| Материал | Вес | |||||||
|---|---|---|---|---|---|---|---|---|
| Хвойные породы (Объемный вес 0,5г/см³) | IV68 | 2,1 кг/м | ||||||
| IV78 | 2,7 кг/м | |||||||
| IV92 | 3,8 кг/м | |||||||
| Твердое дерево (Плотность 0,7г/см³) | IV68 | 2,9 кг/м | ||||||
| IV78 | 3,8 кг/м | |||||||
| IV92 | 5,3 кг/м | |||||||
| Твердый ПВХ без армирующего профиля | 2 кг/м | |||||||
| Твердый ПВХ с армирующем профилем | 3,5 кг/м | |||||||
| Алюминевый профиль | 2,5 кг/м | |||||||
| Стекло толщина в мм | 2,5 кг (мм м²) | |||||||
| Элемент окна | Расчет | Итог |
|---|---|---|
| ПВХ рама | (2 х 1,3м+ 2 х 1,7м) х 3,5кг/м = | 21 кг |
| ПВХ створка | (2 х 1,2м+ 2 х 1,6м) х 3,5кг/м = | 19,6 кг |
| 3 камерный стеклопакет | 2,5кг / (мм м²) х 12мм х (1,1 х 1,5м²) = | 49,5 кг |
| Окно | Рама+створка+стеклопакет | 90,1 кг |
| Статическая нагрузка | 90,1кг х 9,81 м/c2= 883,9 N*= | 880 N |
| Вес стекла определяется как; 2,5 ru/(мм м)2 Х суммарная толщина стекла (без учета толщины межстекольного пространства) мм Х поверхность стекла в м² Пример расчета: ПВХ окно, 3х стекольный пакет 1,3 х 1,7 м * 1 кг м/c2 = 1 N (Ньютон) |
||
| Элемент окна | 1450 | 1300 | 110 | 950 | 840 | 700 | 600 | 500 |
|---|---|---|---|---|---|---|---|---|

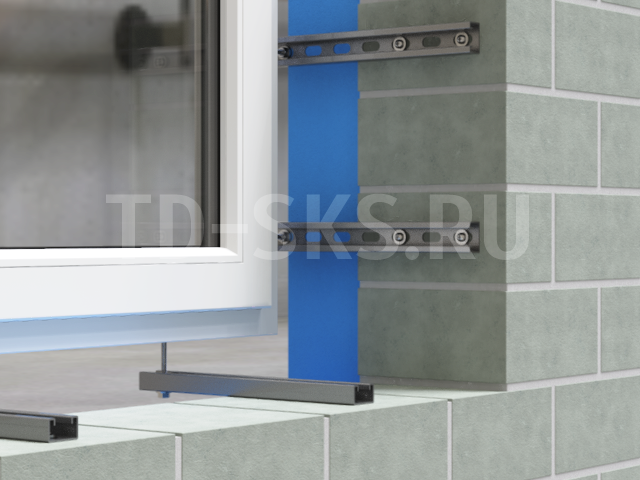

| Вынос окна в мм (от центра рамы) | 80 | 90 | 100 | 110 | 120 | 130 | 140 | 150 |
| Для отсечения мостика холода и образования конденсата необходимо изоляцию кронштейнов производить с помощью материала K-FLEX st. | ||||||||
