Name: Хомуты U-образные DSU
Brand: DAARTS

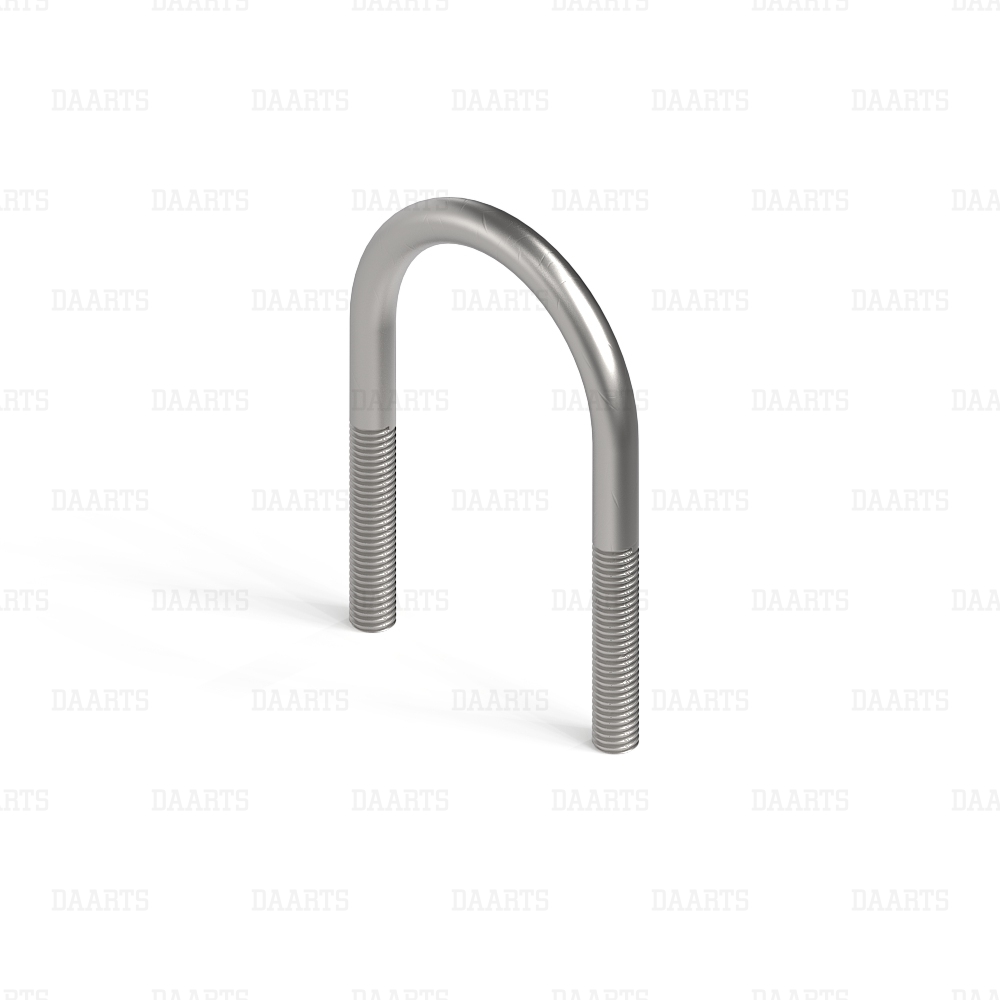

Хомуты U-образные DSU

Применение:
- Простое и рациональное крепление подвижных опор на несущих конструкциях из стального профиля, например, эстакадах;

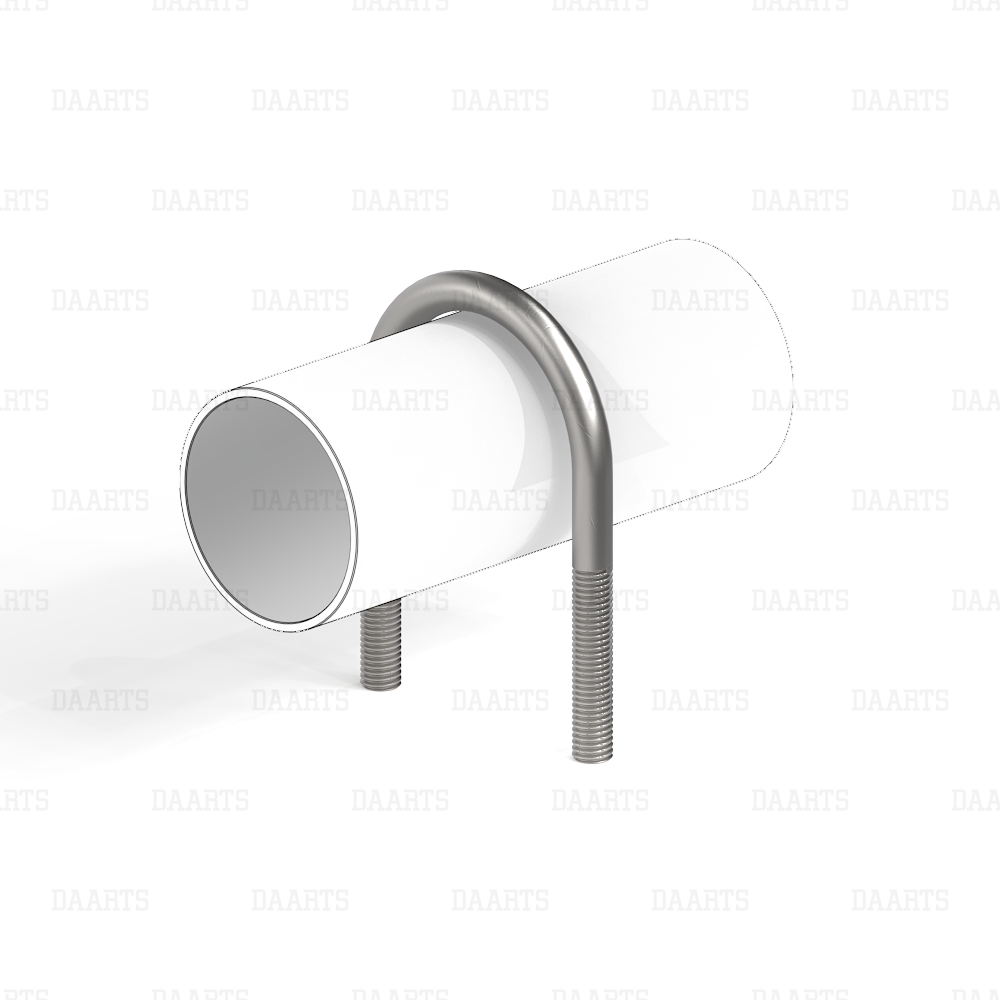

- Для простого крепления труб в быту и промышленности;
- Электрогальваническое цинкование.

Материал:
Сталь, гальваническое покрытие цинком.

Преимущества:
- Возможно изготовление из различных материалов и с различной обработкой.

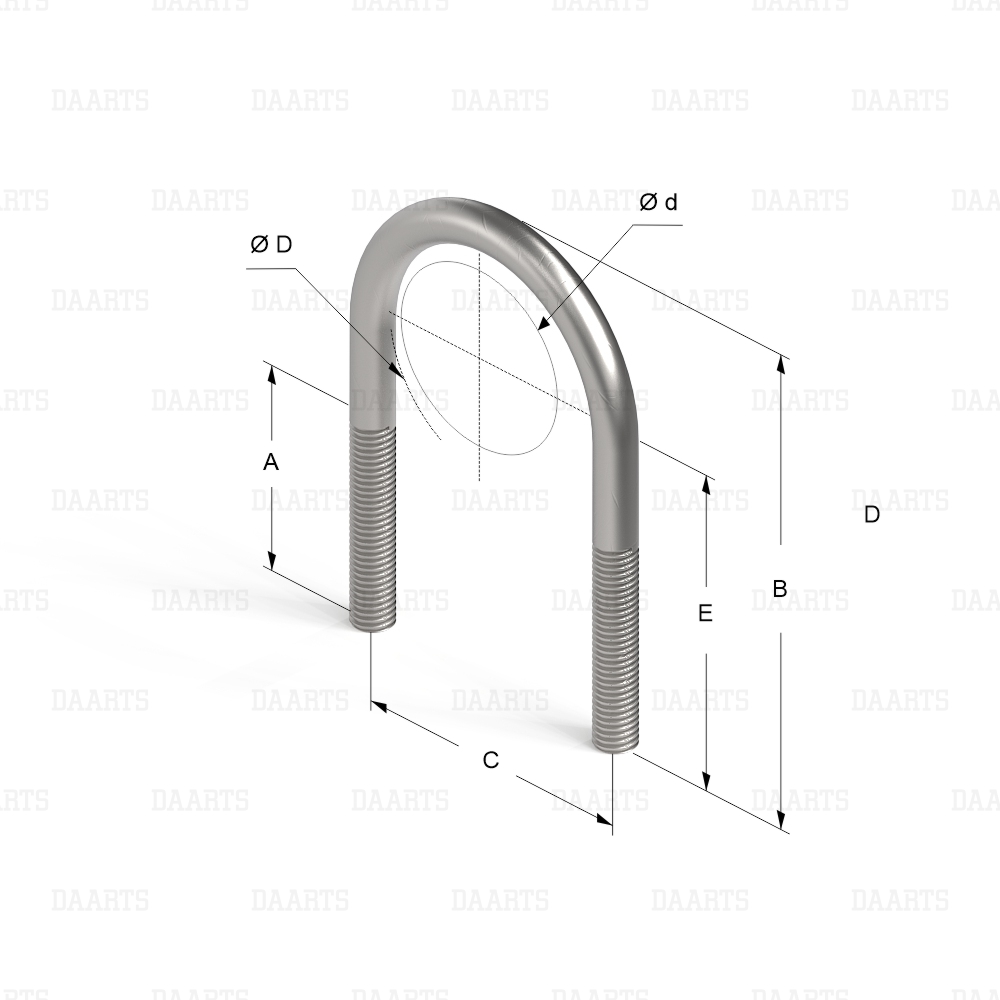

№ п/п	Типоразмер	Ø d трубы, мм	М резьба	А, мм	В, мм	С, мм	Е, мм	Ø D, мм	Кол-во в коробке, шт
1	1/8"	Ø 7-10	М6	15	26	17	20	11,8	500
2	1/4"	Ø 8-13	М6	18	32	20	24	14,8	500
3	3/8"	Ø 12-17	М6	18	36	24	26	18,8	500
4	1/2"	Ø 15-21	М6	20	42	30	30	24,8	500
5	3/4"	Ø 20-27	М6	30	55	36	40	30,8	700
6	3/4"	Ø 20-27	М8	30	55	36	40	28,9	700
7	1"	Ø 26-34	М8	30	60	44	42	36,9	500
8	1 1/4"	Ø 33-42	М8	35	68	52	46	44,9	400
9	1 1/4"	Ø 33-42	М10	35	68	54	46	45,2	300
10	1 1/2"	Ø 40-49	М8	40	78	59	52	51,9	300
11	1 3/4"	Ø 45-54	М8	40	85	64	57	56,9	300
12	2"	Ø 50-60	М8	40	90	71	58	63,9	250
13	2"	Ø 50-60	М10	40	90	71	59	62,2	200
14	2"	Ø 50-60	М12	40	90	72	59	61,7	150
15	2 1/4"	Ø 60-70	М8	40	93	81	58	73,2	250
16	2 1/4"	Ø 60-70	М10	40	95	82	58	73,2	200
17	2 1/2"	Ø 66-76	М8	40	101	89	65	80,2	200
18	2 1/2"	Ø 66-76	М10	40	105	89	65	80,2	150
19	2 1/2"	Ø 66-76	М12	50	115	88	75	80,2	100
20	2 3/4"	Ø 70-82	М10	45	110	94	68	85,2	150
21	3"	Ø 80-90	М10	50	115	102	68	93,2	150
22	3"	Ø 80-90	М12	50	115	102	69	91,2	100
23	3 1/4"	Ø 85-93	М12	50	130	107	82	96,2	80
24	3 1/2"	Ø 90-102	М10	50	145	116	91	105,2	100
25	3 1/2"	Ø 90-102	М12	50	145	116	93	105,2	80
26	3 3/4"	Ø 100-108	М12	50	150	122	94	111,2	80
27	4"	Ø 102-114	М12	50	156	128	97	117,2	70
28	4 1/3"	Ø 121-127	М12	55	170	141	105	130,2	70
29	4 2/3"	Ø 126-133	М12	65	180	147	112	136,2	60
30	5"	Ø 131-140	М12	65	190	154	118	143,2	60
31	5 1/4"	Ø 143-154	М12	65	198	169	119	158,2	60
32	5 1/2"	Ø 150-159	М12	65	205	175	123	164,2	55
33	6"	Ø 168	М10	55	210	184	124	172,8	60
34	6"	Ø 168	М16	65	210	186	126	171,4	30
35	7"	Ø 194	М16	65	232	213	135	198,4	25
36	8"	Ø 219	М16	65	270	236	159	221,4	20
37	10"	Ø 273	М16	65	323	289	186	274,5	20
38	12"	Ø 305	М16	65	385	315	230	300,0	20
